Przekaźnik czasowy zwłoczny

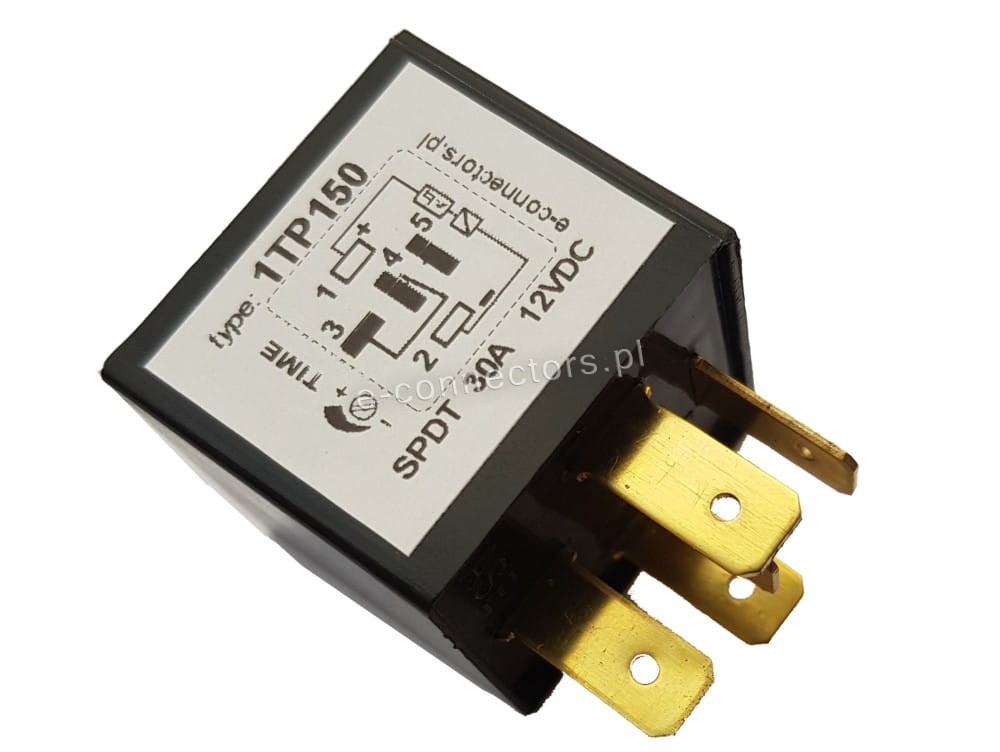

Przekaźnik czasowy zwłoczny 1TP150

Po pojawieniu się napięcia na wejściu sterującym 1, przekaźnik rozłączy styk 3 z 4 i zewrze styk 3 z 5 ale dopiero po ustawionym czasie T. Zanik napięcia na wejściu 1 spowoduje powrót styków do stanu początkowego i gotowość do ponowienia cyklu. Jeżeli na sterowaniu pojawi się krótki impuls napięcia (krótszy niż ustawiona zwłoka) przekaźnik nie zareaguje.

Jest możliwa regulacja czasu zwłoki (0-150 sekund)

Cechy produktu:

• Sterowanie cewki: 11-15V
• Maksymalny prąd: 30A (max 400W)
• Regulacja czasu opóźnienia: od 1s do 150s
• Liczba konektorów: 5 szt.
• Szerokość konektorów: 6,3mm
• Szczelność: IP65
• Praca w zakresie temperatur: od -30°C do +70°C

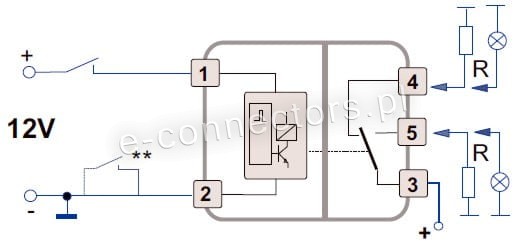

Opis wyprowadzeń:

• 1. zasilanie + *
• 2. zasilanie -
• 3. styk roboczy COM
• 4. styk roboczy NC
• 5. styk roboczy NO

* na wyprowadzeniach zasilających 1 i 2, zachować odpowiednią polaryzację +/ - (przy odwrotnym podłączeniu przekaźnik nie będzie pracował)

• Czas wydłużenia regulowany potencjometrem (po wyjęciu korka z obudowy).
• Liczba za oznaczeniem serii 1TP mówi o max. zakresie regulacji (np. 1TP150: regulacja w zakresie 0-150 sek.).
